在德國慕尼黑光博會的現場，行業脈搏跳動強勁，全球參展商以飽滿的熱情，向八方觀眾展示著金屬加工領域的前沿技術與創新成果。
剛參加完美國金屬加工及焊接展覽會，我們又趕赴下一場展會，德國漢諾威金屬加工展。這次展會再次展示了金屬加工行業的最新技術和創新成果。
美國金屬加工及焊接展覽會FABTECH 2024已圓滿落幕，感謝每一位參觀我們展位的朋友，我們非常榮幸能夠在此次展會上展示我們的最新技術和創新產品，并與行業內的專業人士進行深入交流。
激光切割頭?的分類及產品分布 激光切割頭也分不同的種類，比如有CO2切割頭、數控火焰切割機、數控等離子切割頭、光纖激光切割頭等。而光纖激光切割機與其他的切割設備相比，其光電轉換率要高得多，尤其是數控光纖激光切割頭，它的光電轉換率高達30%，能夠?yàn)槠髽I(yè)降低大量的生產成本。 8.jpg 我國的激光加工產業可分為四個產業帶，珠三角、長三角、華中地區、環渤海地區。珠三角地區以中、小功率激光加工機為主；長三角以大功率焊接設備為主；環渤海以大功率和全固態激光為主；以武漢為首的華中地區，覆蓋了大、中、小激光加工設備。
時隔多年，中小功率激光切割頭依舊香 隨著激光技術的發展，光纖激光切割頭發展的越來越快，功率逐漸由百萬開發到了萬瓦級，切割的板材厚度也由1mm到現在的120mm甚至更厚，高功率的出現確實開拓了市場，也擠壓了中小功率的一些市場，但是并不意味著中小功率光纖激光切割機沒有了市場，在一些行業，中小功率激光切割機依然很受歡迎，混得風生水起。下面我們一起來看下，中小功率光纖激光切割頭適合哪些行業。 7.jpg 1、廣告標識行業 廣告標識行業作為光纖激光切割頭最早開發的行業之一，也一直是光纖激光切割頭應用較多的行業，對光纖激光切割機采購需求旺盛，隨著行業的發展，廣告標識行業對金屬材料的需求逐年增加，同時廣告標識行業金屬厚度普遍偏低，所以中小功率光纖激光切割頭完全能滿足其對金屬材料的切割需求，故中小功率光纖激光切割頭在廣告標識行業依然很受歡迎。 2、家用行業 家用行業作為每個家庭的必需品，包括家電、家具、廚具等行業，這些行業的金屬切割厚度普遍較低，但需求量大，隨著人民日益增長的物質文化需要，家用行業的生產制造業必須跟上時代的發展步伐，不斷推陳出新，這樣光纖激光切割頭就起到了重要作用，具備切割速度快，穩定高效，可切割復雜圖形，完全能取代傳統的切割工藝，并且能降低家用行業的生產成本，提高產品競爭力，故中小功率光纖激光切割頭同樣在家電、廚具、家具等家用行業很受歡迎。
1.機床主機部分 光纖激光切割頭機床主機部分，實現X、Y、Z軸的機械運動，包括載體--切割工作平臺。用于擺放被切割工件，并能按照控制程序正確而精準的進行移動，通常由伺服電機驅動。 2.操作工作臺 用于控制整個切割裝置的工作過程，所有操控光纖激光切割頭的操作命令均由此處發出。 3.激光切割頭 激光切割頭驅動裝置用于按照程序驅動切割頭沿Z軸方向運動，由伺服電機和絲杠或齒輪等傳動件組成，主要包括腔體、聚焦透鏡座、聚焦鏡、電容式傳感器和輔助氣體噴嘴等零件。 激光切割頭 4.穩壓器 連接在激光器、數控機床與電力供應系統之間的裝置。主要起防止外電網干擾起到穩壓的作用，保障機器正常運轉。 5.光纖激光器 光纖激光器是用摻稀土元素玻璃光纖作為增益介質的激光器，光纖激光器可在光纖放大器的基礎上開發而來。在泵浦光的作用下光纖內極易形成高功率密度，造成激光工作物質對的激光能級“粒子數反轉”，適當加入正反饋回路（構成諧振腔）便可形成激光振蕩輸出。 6.冷水機 用于冷卻激光器。激光器是利用電能轉換成光能的裝置，冷卻水把多余的熱量帶走以保持激光發生器的正常工作。 7.除塵器 除塵器抽出激光切割時產生的煙塵和粉塵，并進行過濾處理，使廢氣排放符合環境保護標準，不會對環境造成污染。
1 序言 盾構是一種隧道掘進的專用工程機械，現代盾構機集機、電、液、傳感、信息技術于一體，具有開挖切削土體、輸送土渣、拼裝隧道襯砌、測量導向糾偏等功能 [1]盾構具有自動化程度高、施工速度快、施工過程中對地面建筑物及交通影響小等優點，因此，在地鐵、鐵路、公路、市政、水電等隧道工程得到廣泛應用 [2]盾構機主要由刀盤、盾體、主驅動、螺旋輸送機、管片拼裝機、后配套等多個部件組成。主驅動是盾構機的關鍵核心部件，為刀盤提供支撐力及回轉動力、傳遞刀盤推進力。而驅動箱是盾構機主驅動的主要結構件，用于承載主軸承、刀盤法蘭、減速機等其他部件，同時提供主軸承潤滑系統的齒輪油容納空間，為前部密封及油脂潤滑系統提供油脂通道 [3]隨著工業智能制造程度的深入，實現焊接產品制造的自動化、柔性化與智能化已成為必然趨勢，而機器人焊接成為焊接技術自動化的主要標志 [4]機器人焊接具有提高焊接質量、保證焊接質量的穩定性和均一性、提高勞動生產效率、改善勞動條件等優點。本文以CLOOS弧焊焊接機器人為基礎，建立盾構機驅動箱焊接工作站，探索研究機器人焊接參數，形成驅動箱機器人焊接數據庫，實現驅動箱機器人焊接，提高焊接質量及效率，提升工業智能制造水平。
、擺動功能：焊接工作是三維全方位擺動工作，設置內可調擺動頻率，擺動幅度，擺動類型等參數，以便更好地進行焊接作業。 2、焊接傳感功能：配備焊接傳感器，有起始點檢測，焊縫跟蹤傳感功能。 3、焊槍防撞功能：當焊接頭受到不正常阻力時，機器人會停止工作，避免繼續操作帶來的不必要的損失。 4、焊槍校正功能：焊接頭與工件發生碰撞后，通過簡單的操作即可校正復位。 5、焊接粘絲接觸功能：焊接完成后，焊絲與焊槍頭粘連在一起時，可以再次出光解除粘絲，不必手動剪斷焊絲。 6、斷弧再啟功能：焊接出現斷弧時，機器人會按照指定的搭接量返回重新引弧焊接，無需重新人工補焊作業。
1、選擇合理的焊接順序。以減小焊接變形、根據焊槍行走路徑長度來制定焊接順序。 2、焊槍空間過渡要求移動軌跡較短、平滑、安全。 3、優化焊接參數。為了獲得最佳的焊接參數，制作工作試件進行焊接試驗和工藝評定。 4、合理的變位機位置、焊槍姿態、焊槍相對接頭的位置。 5、及時插入清槍程序?？煞乐购附语w濺堵塞焊接噴嘴和導電嘴，保證焊槍的清潔，提高噴嘴的壽命，確?？煽恳?、減少焊接飛濺。?
目前的三維切割頭工藝已經十分成熟，在各類行業中廣泛應用，目前分為平面切割和三維切割頭，而三維切割頭在汽車類工業制造中尤為合適。根據汽車制造中各部件設計和要求，選擇不同規格的板材，通過激光切割技術來完成各零部件的制造，三維切割頭機技術助力汽車行業更效率的生產。 8.jpg 許多零部件的加工都需要進行開孔和斜面加工，傳統加工一般要分為多個步驟然后手工完成，整體需要三到四個工序，加工時間長，且無法保證加工件的重復精度，不能順應目前要求高效的生產需求。三維激光切割機的應用讓制造行業的生產更為簡單，一臺設備完成截?cái)?、開孔和斜切三道工序，加工效率高，十分契合現在的汽車車身零部件加工。 先進工業科技的發達，許多重復的工序都由工業機器人進行完成，精度質量高的同時還能連續不間斷的工作。當三維激光切割技術與工業機器人相結合，便成就了一臺能對不同厚度金屬板進行多方位、靈活切割加工的新進激光切割設備。利用工業機器人靈活快速的動作性能，可根據工件的類型、大小等參數，進行適當?shù)氖窘叹幊?，就可以通過三維切割頭對工件進行三維切割，各種復雜工件一次成型。 三維切割頭的優勢主要在于成本上的節約，汽車各型號的不同內部零部件也不同，傳統加工各部件切割都需要模具，單套產品線模具成本大，而且調試人工耗時長。而采用三維切割設備，可將成本大大降低，無需模具即可切割，縮短整體生產周期。在汽車制造中，一款車型就是一套模具，汽車更新?lián)Q代快，三維切割頭技術就能很好地為企業節省成本。 三維切割頭能完成傳統等離子手動切割、修邊模、沖孔模、六軸機器人三維切割頭和線切割等多道工序才能完成的任務，真正實現智能化、多功能、高效率、低能耗的柔性化加工。工具的革新帶來的是生產效率和產品質量的提升，三維激光切割機不僅僅能帶動汽車行業的發展，它的出現可以帶來異形材料切割行業的福音。

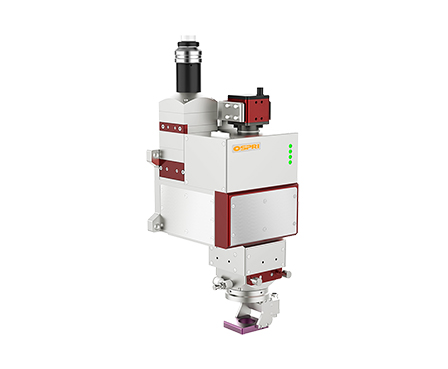

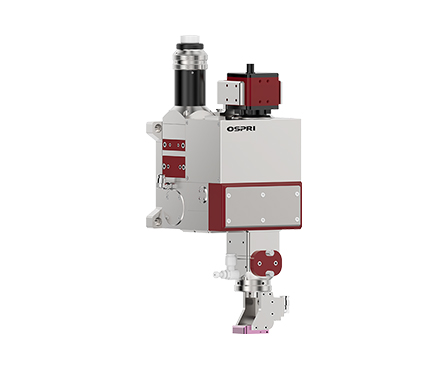

4．解決無限旋轉三維切割頭核心技術 精密的光學計算，制定系統幾何的空間算法，研制360°無線旋轉三維切割頭，自主創新，擁有核心技術，是繼國外三家企業后，第四家能夠生產360°無線旋轉三維切割頭的廠家，打破了國外技術壟斷。360°無線旋轉三維切割頭如圖5所示。 三維切割頭技術發展現狀（下） 圖5 360°無線旋轉三維五軸切割頭 對三維五軸切割頭產品，解決如下關鍵及核心技術： （1）三維五軸無限旋轉切割頭水、氣、光通路的密封 三維切割頭加工時運動軌跡較為復雜，通過C軸（無限旋轉）機械傳動部分傳輸?shù)墓艿烙泄饴?、水路、氣路、電信?hào)通路。由于C軸為無限旋轉結構，上述通道無法采用管道式的結構，需設計特定的旋轉式通道結構傳輸。隨之而來的問題就是要解決運動通道水、氣、光的動密封性。 2.jpg? 為突破此重大障礙，在多種備選設計方案中選擇水、氣、光、電各通道獨立傳輸?shù)男D(zhuǎn)機械結構；針對C軸各旋轉傳輸通路對密封元件技術要求，開發以新型材料為基礎設計的旋轉通道密封元件，元件設計充分地考慮了耐磨性、密封性和元件與管道動摩擦力等綜合因素的平衡；結合理論與經驗的指導適當調整密封元件與被密封通路的公差配合，成功地實現集成多個密封傳輸通道的高速無限旋轉C軸部件。經過大量實驗驗證自主研發的高速旋轉密封元件性能已達到國外同類產品水平。 （2）三維切割頭高速旋轉下電信號抗干擾屏蔽技術 采用傳統的線纜在旋轉軸中傳輸電信號會因軸的旋轉將線纜纏繞甚至拉扯斷裂，多路電信號同時在間距較小的空間內傳輸也會有信號互相串?dāng)_的風險。為了避免此類問題并保證多路電信號的抗電磁干擾傳輸，根據多路電信號通路的技術規格，首創的獨特電滑環結構設計，突破多路電信號在高速旋轉軸上的抗干擾傳輸。

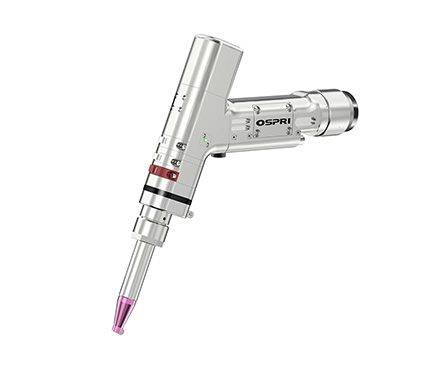

激光加工制造在過去十年在中國得到迅速發展，驅動市場增長的其中一個重要表現是激光取代傳統工藝。從以往的絲印、刀刻到如今激光打標、雕刻，從以往的沖床、刀片切割到如今激光切割，從傳統的化學劑、酸洗到如今激光清洗等，都是工藝上的重大轉變，在符合環保綠色制造基礎上，讓工藝更高效、產出量更大、工藝效果更美觀，這就是激光帶來的技術進步，也是工業技術發展的一個必然趨勢。 手持激光焊接快速興起 在焊接方面也同樣出現了工藝的更替，從以往的普通電焊、弧焊到如今激光焊接。以金屬材料為主的手持激光焊是當前最為重要的應用。激光焊接在我國的發展已經近30年了，但是以往采用的小功率YAG激光焊機常常是單機運作，自動化程度稍低，需要人工上下料，而且功率也低，工作臺幅面較小，難以操作大部件工件，導致激光焊接應用無法鋪開。近些年激光焊接有了較大的發展，特別是光纖手持激光焊、半導體激光焊接的應用，在工件夾具、自動化控制、自動上下料也得到不錯的開發，目前在國內的部分汽車廠已裝備高端的自動化激光釬焊車身系統，另外在航空零部件、中車的機車廂體等也有應用。還有一個很重要的就是新能源汽車的動力電池激光焊接。這些都是手持激光焊接高端應用的體現。
